AC小型標準馬達/齒輪馬達

連續運轉型

加入詢問產品清單(0)

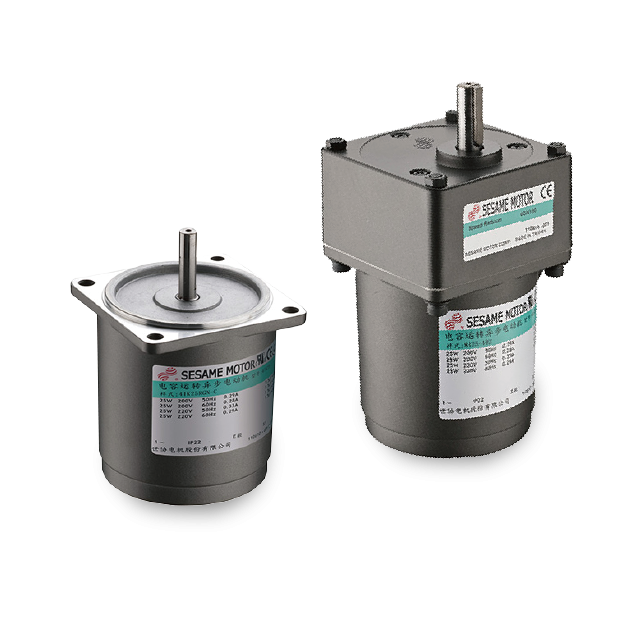

導線式6W-40W

導線式6W-40W

  • 最適合用於單向、連續運轉，最適合用於輸送帶的驅動等單向連續運轉的用途。
  • 可輕鬆運轉，只要連接電容器，連接上交流電源，即可輕鬆運轉。（三相馬達時，不需要電容器。）
  • (GN或GX螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度，或提高轉矩。
AC感應式馬達對應全球安全規格，取得：
  • 「中國國家強制性產品認證(CCC Certificate)」
  • 「CE認證(LVD低電壓指令與EMC電磁相容指令)」
  • 「UL認證」

導線型
  • 防護等級IP22
  • 絕緣阻抗：在常溫常濕以額定運轉後，線圈及外殼間以DC 500V高阻計量測，測定值在100MΩ以上。
  • 馬達絕緣耐力：在常溫常濕以額定運轉後，線圈及外殼間以60Hz、1.8KV加入一分鐘無異狀。
  • 馬達溫度上升：在額定運轉後以溫度計法測定，溫度上升值在75℃以下。
  • 馬達周溫範圍：-10℃~+50℃（電容器組合馬達-10℃~+40℃）。
  • 絕緣等級：E級(120℃)

連續運轉型感應式馬達特性圖

備註：4極馬達在頻率50Hz時，同步轉速為1500rpm。在60Hz時為1800rpm。
6W (1/125 HP) 感應式馬達規格
6W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
2IK6A-A 6 1Ø 100/110 50/60 4 1150/1400 Continuous 0.7/0.63 0.51/0.41 0.22/0.21  2.5/300V
 2IK6A-C 6  1Ø 200/220 50/60 4 1150/1550 Continuous   0.65/0.7 0.51/0.54 0.1/0.1  0.7/450V
 2IK6A-CE 6  1Ø 230/240 50 4 1100/1200 Continuous   0.74/0.77 0.55/0.5 0.11/0.1  0.7/450V

6W (1/125 HP) 齒輪馬達規格
6W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
2IK6GN-A 2GN□KE 6 1Ø 100/110 50/60 4 1150/1400 Continuous 0.7/0.63 0.51/0.41 0.22/0.21  2.5/300V
 2IK6GN-C 6  1Ø 200/220 50/60 4 1150/1550 Continuous   0.65/0.7 0.51/0.54 0.1/0.1  0.7/450V
 2IK6GN-CE 6  1Ø 230/240 50 4 1100/1200 Continuous   0.74/0.77 0.55/0.5 0.11/0.1  0.7/450V
□ = 減速比, 3-180
中間減速機機型: 2GN10X, 2GN10XK (培林)
2IK6A - 6W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
2IK6GN - 6W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機2GN□KE (PDF) (DWG) (STEP, 2GN3-18)  (STEP, 2GN25-180)
中間減速機機型2GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
15W (1/50 HP) 感應式馬達規格
15W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
3IK15A-A 15 1Ø 100/110 50/60 4 1200/1600 Continuous  0.88/1.04 1.22/0.91 0.36/0.35 5/300V
3IK15A-C 15 1Ø 200/220 50/60 4 1150/1600 Continuous  0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
 3IK15A-CE 15 1Ø 230/240 50 4 1300/1300 Continuous   1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V

15W (1/50 HP) 齒輪馬達規格
15W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
3IK15GN-A 3GN□KE 15 1Ø 100/110 50/60 4 1200/1600  Continuous  0.88/1.04  1.22/0.91 0.36/0.35 5/300V
3IK15GN-C 15 1Ø 200/220 50/60 4 1150/1600  Continuous  0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
3IK15GN-CE 15 1Ø 230/240 50 4 1300/1300 Continuous  1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V
□ = 減速比, 3-180
中間減速機機型: 3GN10X, 3GN10XK (培林)
3IK15A - 15W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
3IK15GN - 15W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機3GN□KE尺寸圖 (PDF) (DWG) (STEP, 3GN3-18)  (STEP, 3GN25-180)
中間減速機機型3GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
25W (1/30 HP) 感應式馬達規格
25W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
4IK25A-A 25 1Ø 100/110 50/60 4 1250/1600 Continuous 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25A-C 25 1Ø 200/220 50/60 4 1250/1600 Continuous 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25A-CE 25 1Ø 230/240 50 4 1300/1300 Continuous 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25A-S 25 3Ø 220 50/60 4 1300/1550 Continuous 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25A-U 25 3Ø 380 50/60 4 1200/1350 Continuous 3.96/2.97 2.04/1.79 0.11/0.11 -

25W (1/30 HP) 齒輪馬達規格
25W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
4IK25GN-A 4GN□KE 25 1Ø 100/110 50/60 4 1250/1600 Continuous 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25GN-C 25 1Ø 200/220 50/60 4 1250/1600 Continuous 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25GN-CE 25 1Ø 230/240 50 4 1300/1300 Continuous 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25GN-S 25 3Ø 220 50/60 4 1300/1550 Continuous 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25GN-U 25 3Ø 380 50/60 4 1200/1350 Continuous 3.96/2.97 2.04/1.79 0.11/0.11 -
□ = 減速比, 3-180
中間減速機機型: 4GN10X, 4GN10XK (培林)
4IK25A - 25W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
4IK25GN - 25W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機4GN□KE尺寸圖 (PDF) (DWG) (STEP)
中間減速機機型4GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
40W (1/19 HP) 感應式馬達規格
40W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK40A-A 40 1Ø 100/110 50/60 4 1250/1600 Continuous 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40A-C 40 1Ø 200/220 50/60 4 1300/1650 Continuous 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40A-CE 40 1Ø 230/240 50 4 1350/1350 Continuous 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40A-S 40 3Ø 220 50/60 4 1400/1600 Continuous 10.51/7.83 2.83/2.4 0.29/0.27 -
5IK40A-U 40 3Ø 380 50/60 4 1350/1600 Continuous 9.25/6.68 2.85/2.45 0.16/0.15 -

40W (1/19 HP) 齒輪馬達規格
40W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK40GN-A 5GN□KE 40 1Ø 100/110 50/60 4 1250/1600 Continuous 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40GN-C 40 1Ø 200/220 50/60 4 1300/1650 Continuous 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40GN-CE 40 1Ø 230/240 50 4 1350/1350 Continuous 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40GN-S 40 3Ø 220 50/60 4 1400/1600 Continuous 10.51/7.83 2.83/2.4 0.29/0.27 -
5IK40GN-U 40 3Ø 380 50/60 4 1350/1600 Continuous 9.25/6.68 2.85/2.45 0.16/0.15 -
□ = 減速比, 3-180
中間減速機機型: 5GN10X, 5GN10XK (培林)
5IK40A - 40W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK40GN - 40W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GN□KE尺寸圖 (PDF) (DWG) (STEP, 5GN3-18)  (STEP, 5GN20-180)
中間減速機機型5GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
行星減速機選用
尺寸規格表下載
導線式60W-90W

導線式60W-90W

60W (1/12 HP) 感應式馬達規格
60W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK60A-AF 60 1Ø 100/110 50/60 4 1200/1650 Continuous 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60A-CF 60 1Ø 200/220 50/60 4 1250/1600 Continuous 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60A-CEF 60 1Ø 230/240 50 4 1300/1350 Continuous 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60A-SF 60 3Ø 220 50/60 4 1300/1550 Continuous 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60A-UF 60 3Ø 380 50/60 4 1400/1550 Continuous 14.33/10.15 4.2/3.79 0.21/0.22 -

60W (1/12 HP) 齒輪馬達規格
60W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK60GN-AF
5IK60GX-AF		 5GN□KE
5GX□K
5GX□KB		 60 1Ø 100/110 50/60 4 1200/1650 Continuous 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60GN-CF
5IK60GX-CF		 60 1Ø 200/220 50/60 4 1250/1600 Continuous 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60GN-CEF
5IK60GX-CEF		 60 1Ø 230/240 50 4 1300/1350 Continuous 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60GN-SF
5IK60GX-SF		 60 3Ø 220 50/60 4 1300/1550 Continuous 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60GN-UF
5IK60GX-UF		 60 3Ø 380 50/60 4 1400/1550 Continuous 14.33/10.15 4.2/3.79 0.21/0.22 -
□ = 減速比, 3-200
中間減速機機型: 5GN10X, 5GN10XK (培林), 5GX10XK
5IK60A - 60W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK60GN - 60W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK60GX - 60W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GN□KE尺寸圖 (PDF)  (DWG)  (STEP, 5GN3-18)  (STEP, 5GN20-180)
減速機5GX□KB尺寸圖 (PDF)  (DWG)  (STEP)
中間減速機機型5GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
中間減速機機型5GX10XK尺寸圖 (PDF)  (DWG)  (STEP)
90W (1/8 HP) 感應式馬達規格
90W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK90GX-AF 90 1Ø 100/110  50/60 4  1300/1650 Continuous  4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90GX-CF 90  1Ø 200/220  50/60  4 1300/1650 Continuous  4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90GX-CEF 90  1Ø 230/240  50 4  1350/1350 Continuous  4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90GX-SF 90  3Ø 220 50/60  4  1400/1650 Continuous  23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90GX-UF 90 3Ø 380  50/60  4 1400/1650 Continuous  23.3/18.14 6.3/5.3 0.4/0.3 -

90W (1/8 HP) 齒輪馬達規格
90W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK90GX-AF 5GX□K
5GX□KB		 90 1Ø 100/110  50/60 4  1300/1650 Continuous  4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90GX-CF 90  1Ø 200/220  50/60  4 1300/1650 Continuous  4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90GX-CEF 90  1Ø 230/240  50 4  1350/1350 Continuous  4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90GX-SF 90  3Ø 220 50/60  4  1400/1650 Continuous  23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90GX-UF 90 3Ø 380  50/60  4 1400/1650 Continuous  23.3/18.14 6.3/5.3 0.4/0.3 -
□ = 減速比, 3-200
中間減速機機型: 5GX10XK
5IK90A - 90W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK90GX - 90W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GX□K尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GX□KB尺寸圖 (PDF)  (DWG)  (STEP)
中間減速機機型5GX10XK尺寸圖 (PDF)  (DWG)  (STEP)
行星減速機選用
尺寸規格表下載

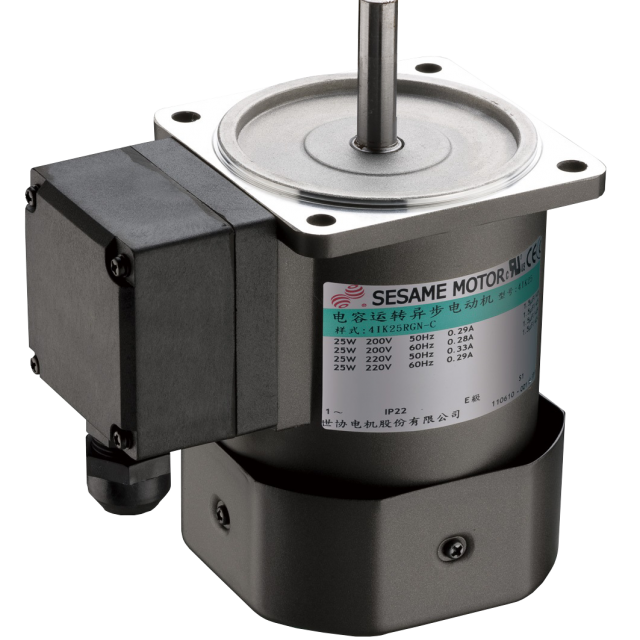

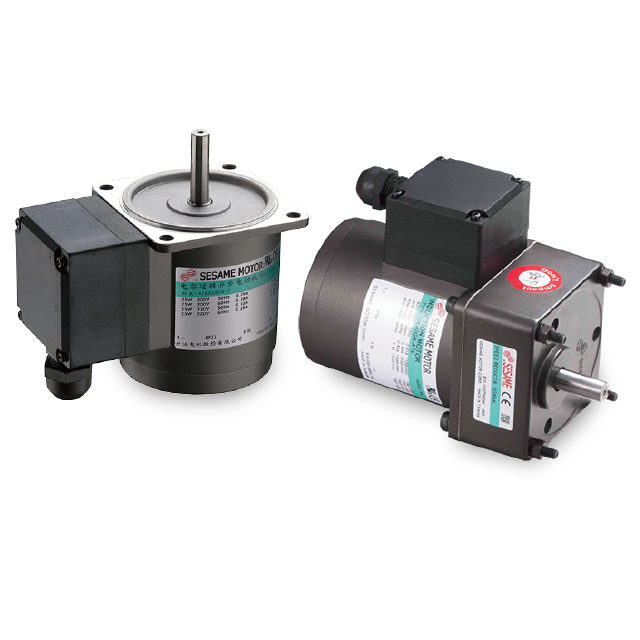

接線盒式6W-40W

接線盒式6W-40W

6W (1/125 HP) 感應式馬達規格
6W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
2IK6A-AT 6 1Ø 100/110 50/60 4 1150/1400 Continuous 0.7/0.63 0.5/0.41 0.22/0.21  2.5/300V
 2IK6A-CT 6  1Ø 200/220 50/60 4 1150/1550 Continuous   0.65/0.7 0.51/0.54 0.1/0.1  0.7/450V
 2IK6A-CET 6  1Ø 230/240 50 4 1100/1200 Continuous   0.74/0.77 0.55/0.5 0.11/0.1  0.7/450V

6W (1/125 HP) 齒輪馬達規格
6W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
2IK6GN-AT 2GN□KE 6 1Ø 100/110 50/60 4 1150/1400 Continuous 0.7/0.63 0.5/0.41 0.22/0.21  2.5/300V
 2IK6GN-CT 6  1Ø 200/220 50/60 4 1150/1550 Continuous   0.65/0.7 0.51/0.54 0.1/0.1  0.7/450V
 2IK6GN-CET 6  1Ø 230/240 50 4 1100/1200 Continuous   0.74/0.77 0.55/0.5 0.11/0.1  0.7/450V
□ = 減速比, 3-180
中間減速機機型: 2GN10X, 2GN10XK (培林)
2IK6A - 6W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
2IK6GN - 6W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機2GN□KE (PDF) (DWG) (STEP, 2GN3-18)  (STEP, 2GN25-180)
中間減速機機型2GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
15W (1/50 HP) 感應式馬達規格
15W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
3IK15A-AT 15 1Ø 100/110 50/60 4 1200/1600 Continuous  0.88/1.04 1.22/0.91 0.36/0.35 5/300V
3IK15A-CT 15 1Ø 200/220 50/60 4 1150/1600 Continuous  0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
 3IK15A-CET 15 1Ø 230/240 50 4 1300/1300 Continuous   1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V

15W (1/50 HP) 齒輪馬達規格
15W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
3IK15GN-AT 3GN□KE 15 1Ø 100/110 50/60 4 1200/1600  Continuous  0.88/1.04  1.22/0.91 0.36/0.35 5/300V
3IK15GN-CT 15 1Ø 200/220 50/60 4 1150/1600  Continuous  0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
3IK15GN-CET 15 1Ø 230/240 50 4 1300/1300 Continuous  1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V
□ = 減速比, 3-180
中間減速機機型: 3GN10X, 3GN10XK (培林)
3IK15A - 15W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
3IK15GN - 15W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機3GN□KE尺寸圖 (PDF) (DWG) (STEP, 3GN3-18)  (STEP, 3GN25-180)
中間減速機機型3GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
25W (1/30 HP) 感應式馬達規格
25W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
4IK25A-AT 25 1Ø 100/110 50/60 4 1250/1600 Continuous 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25A-CT 25 1Ø 200/220 50/60 4 1250/1600 Continuous 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25A-CET 25 1Ø 230/240 50 4 1300/1300 Continuous 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25A-ST 25 3Ø 220 50/60 4 1300/1550 Continuous 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25A-UT 25 3Ø 380 50/60 4 1200/1350 Continuous 3.96/2.97 2.04/1.79 0.11/0.11 -

25W (1/30 HP) 齒輪馬達規格
25W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
4IK25GN-AT 4GN□KE 25 1Ø 100/110 50/60 4 1250/1600 Continuous 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25GN-CT 25 1Ø 200/220 50/60 4 1250/1600 Continuous 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25GN-CET 25 1Ø 230/240 50 4 1300/1300 Continuous 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25GN-ST 25 3Ø 220 50/60 4 1300/1550 Continuous 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25GN-UT 25 3Ø 380 50/60 4 1200/1350 Continuous 3.96/2.97 2.04/1.79 0.11/0.11 -
□ = 減速比, 3-180
中間減速機機型: 4GN10X, 4GN10XK (培林)
4IK25A - 25W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
4IK25GN - 25W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機4GN□KE尺寸圖 (PDF) (DWG) (STEP)
中間減速機機型4GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
40W (1/19 HP) 感應式馬達規格
40W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK40A-AT 40 1Ø 100/110 50/60 4 1250/1600 Continuous 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40A-CT 40 1Ø 200/220 50/60 4 1300/1650 Continuous 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40A-CET 40 1Ø 230/240 50 4 1350/1350 Continuous 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40A-ST 40 3Ø 220 50/60 4 1400/1600 Continuous 10.51/7.83 2.83/2.4 0.29/0.27 -
5IK40A-UT 40 3Ø 380 50/60 4 1350/1600 Continuous 9.25/6.68 2.85/2.45 0.16/0.15 -

40W (1/19 HP) 齒輪馬達規格
40W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK40GN-AT 5GN□KE 40 1Ø 100/110 50/60 4 1250/1600 Continuous 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40GN-CT 40 1Ø 200/220 50/60 4 1300/1650 Continuous 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40GN-CET 40 1Ø 230/240 50 4 1350/1350 Continuous 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40GN-ST 40 3Ø 220 50/60 4 1400/1600 Continuous 10.51/7.83 2.83/2.4 0.29/0.27 -
5IK40GN-UT 40 3Ø 380 50/60 4 1350/1600 Continuous 9.25/6.68 2.85/2.45 0.16/0.15 -
□ = 減速比, 3-180
中間減速機機型: 5GN10X, 5GN10XK (培林)
5IK40A - 40W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK40GN - 40W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GN□KE尺寸圖 (PDF) (DWG) (STEP, 5GN3-18)  (STEP, 5GN20-180)
中間減速機機型5GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)

行星減速機選用
尺寸規格表下載
接線盒式60W-90W

接線盒式60W-90W

60W (1/12 HP) 感應式馬達規格
60W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK60A-AFT 60 1Ø 100/110 50/60 4 1200/1650 Continuous 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60A-CFT 60 1Ø 200/220 50/60 4 1250/1600 Continuous 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60A-CEFT 60 1Ø 230/240 50 4 1300/1350 Continuous 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60A-SFT 60 3Ø 220 50/60 4 1300/1550 Continuous 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60A-UFT 60 3Ø 380 50/60 4 1400/1550 Continuous 14.33/10.15 4.2/3.79 0.21/0.22 -

60W (1/12 HP) 齒輪馬達規格
60W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK60GN-AFT
5IK60GX-AFT		 5GN□KE
5GX□K
5GX□KB		 60 1Ø 100/110 50/60 4 1200/1650 Continuous 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60GN-CFT
5IK60GX-CFT		 60 1Ø 200/220 50/60 4 1250/1600 Continuous 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60GN-CEFT
5IK60GX-CEFT		 60 1Ø 230/240 50 4 1300/1350 Continuous 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60GN-SFT
5IK60GX-SFT		 60 3Ø 220 50/60 4 1300/1550 Continuous 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60GN-UFT
5IK60GX-UFT		 60 3Ø 380 50/60 4 1400/1550 Continuous 14.33/10.15 4.2/3.79 0.21/0.22 -
□ = 減速比, 3-200
中間減速機機型: 5GN10X, 5GN10XK (培林), 5GX10XK
5IK60A - 60W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK60GN - 60W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK60GX - 60W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GN□KE尺寸圖 (PDF)  (DWG)  (STEP, 5GN3-18)  (STEP, 5GN20-180)
減速機5GX□KB尺寸圖 (PDF)  (DWG)  (STEP)
中間減速機機型5GN10X(K)尺寸圖 (PDF)  (DWG)  (STEP)
中間減速機機型5GX10XK尺寸圖 (PDF)  (DWG)  (STEP)
90W (1/8 HP) 感應式馬達規格
90W
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK90GX-AFT 90 1Ø 100/110  50/60 4  1300/1650 Continuous  4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90GX-CFT 90  1Ø 200/220  50/60  4 1300/1650 Continuous  4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90GX-CEFT 90  1Ø 230/240  50 4  1350/1350 Continuous  4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90GX-SFT 90  3Ø 220 50/60  4  1400/1650 Continuous  23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90GX-UFT 90 3Ø 380  50/60  4 1400/1650 Continuous  23.3/18.14 6.3/5.3 0.4/0.3 -

90W (1/8 HP) 齒輪馬達規格
90W
機型		 減速機
機型		 出力
(W)		 電壓
(V)		 頻率
(Hz)		 極數  額定轉速
(rpm)		 額定時間 起動轉矩
(kg.cm)		  額定轉矩
(kg.cm)		 額定電流
(A) 		 電容量
(μF)
5IK90GX-AFT 5GX□K
5GX□KB		 90 1Ø 100/110  50/60 4  1300/1650 Continuous  4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90GX-CFT 90  1Ø 200/220  50/60  4 1300/1650 Continuous  4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90GX-CEFT 90  1Ø 230/240  50 4  1350/1350 Continuous  4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90GX-SFT 90  3Ø 220 50/60  4  1400/1650 Continuous  23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90GX-UFT 90 3Ø 380  50/60  4 1400/1650 Continuous  23.3/18.14 6.3/5.3 0.4/0.3 -
□ = 減速比, 3-200
中間減速機機型: 5GX10XK
5IK90A - 90W圓軸尺寸圖 (PDF)  (DWG)  (STEP)
5IK90GX - 90W螺旋齒軸尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GX□K尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GX□KB尺寸圖 (PDF)  (DWG)  (STEP)
中間減速機機型5GX10XK尺寸圖 (PDF)  (DWG)  (STEP)
行星減速機選用
尺寸規格表下載

相關產品

可逆式額定運轉型
