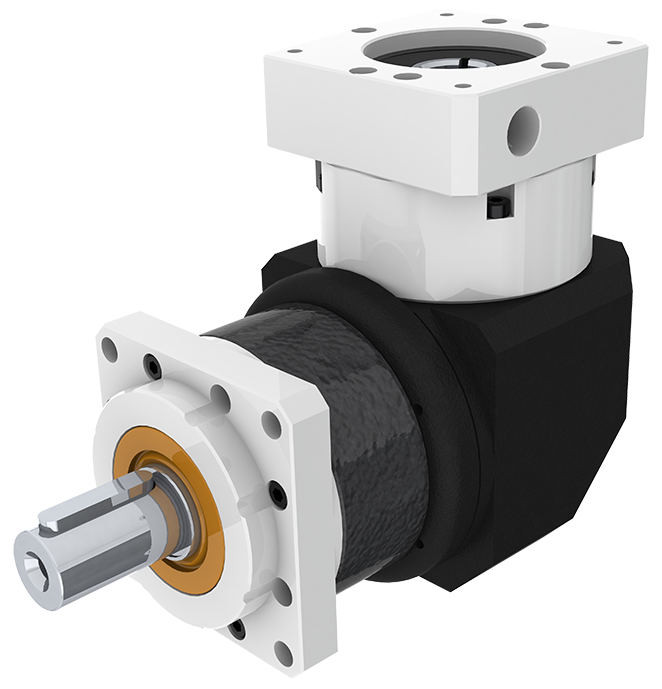

PUR系列

高徑向負載專用

PUR系列螺旋齒輪直角型行星減速機，系列機型最適高定位精度和運動控制的高性能應用，特別是在需要精準定位與高扭轉剛度的場合。尺寸框號60-220 mm，最佳背隙 ≦ 2 arcmin。採用滾錐軸承的設計，使得最大徑向負載能力高達27800 N，軸向負載能力亦可達16200N。PUR系列也特別適合與齒軸齒條搭配，提供線性運動設備的動力媒介。適用於金屬切割機、木材加工設備、加工中心機和高動態運動控制系統。平行輸出軸機型（PUL）同樣提供最大尺寸框號至220 mm。

產品特點

• 極精密背隙可達1弧分，高階應用性能
• 一體成型行星齒輪架與輸出軸，高扭轉剛性、高徑向負載能力
• 齒輪經獨特熱處理與研磨加工至最佳精度與耐磨耗度
• 一體成型齒箱，高精密度、高輸出力矩
• 滿針排列行星齒輪針狀軸承
• IP65防護等級、全合成潤滑油、終身免保養

規格

• 尺寸框號 (mm)：60、75、100、140、180、220
• 減速機比：3-100:1
• 額定輸入轉速 (rpm)：2000-5000
• 最大輸入轉達 (rpm)：4000-10000
• 背隙 (arcmin)：單段2-7，雙段4-9
• 容許徑向力 (N)：4130-27800
• 使用壽命 (hrs)：30000 (15000連續運轉)
• 噪音值 (dBA/1m)：64-74
• 防護等級：IP65
• 潤滑：全合成潤滑油

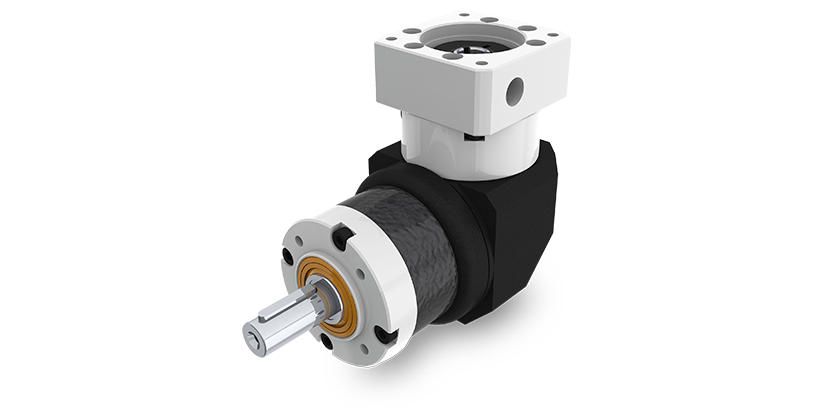

PHFR系列

PHFR圓形法蘭直角型高精度行星減速機具備ISO-9409規格法蘭、一體式行星齒輪架與輸出軸、一體式齒箱及滿針排列行星齒輪針狀軸承。尺寸框號最大可達255 mm。高扭矩輸出與高徑向負載能力，運轉噪音極低。最佳背隙可達<2 弧分。高效能、精準、可靠、壽命長等極佳產品特性，最適合精準定位和高動態運動控制的高性能應用，特別是在需要精準重覆定位的場合。滾錐軸承的設計，使得容許彎曲力矩可達6500 N，軸向負載能力亦可達21850 N。PHFR系列也特別適合與齒軸齒條搭配，提供線性運動設備的動力媒介。適用於金屬切割機、木材加工設備、加工中心機和高動態運動控制系統。平行輸出軸機型（PHF）同樣提供最大尺寸框號至255 mm。

產品特點

• ISO 9409法蘭安裝規格
• 3等級精密背隙，7款尺寸框號42-255 mm
• 獨特熱處理與研磨加工精密齒輪，減速比3-200:1
• 一體成形行星齒輪架與輸出軸，高扭轉剛性、高徑向負載能力
• 額定輸出力矩最高可達2000 Nm
• 最大容許彎曲力矩6500 Nm；最大軸向負載能力21850 N
• 低背隙、低噪音、高效率。極精密背隙可達2弧分，高階應用性能
• 一體成形齒箱，高精密度、高輸出力矩
• 滿針排列行星齒輪針狀軸承
• IP65防護等級、全合成潤滑油、終身免保養

規格

• 尺寸框號 (mm)：42、60、90、115、142、200、255
• 減速機比：3-200:1
• 額定輸入轉速 (rpm)：2000-5000
• 最大輸入轉達 (rpm)：4000-10000
• 背隙 (arcmin)：單段2-7，雙段4-9
• 容許彎曲力矩 (N•m)：43-6500
• 容許軸向力 (N)：1015-21850
• 使用壽命 (hrs)：20000 (10000連續運轉)
• 噪音值 (dBA/1m)：62-74
• 防護等級：IP65
• 潤滑：全合成潤滑油
