リード線タイプ6W-40W

リード線タイプ6W-40W

  • 高い制動力と保持力
    無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。
  • 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
  • グロバール電圧対応、AC電源あれば稼動できる。
  • 6W~90W出力、希望の減速機(品名GNとGXモーターシャフト形状は歯切りタイプ)と組合せできる。

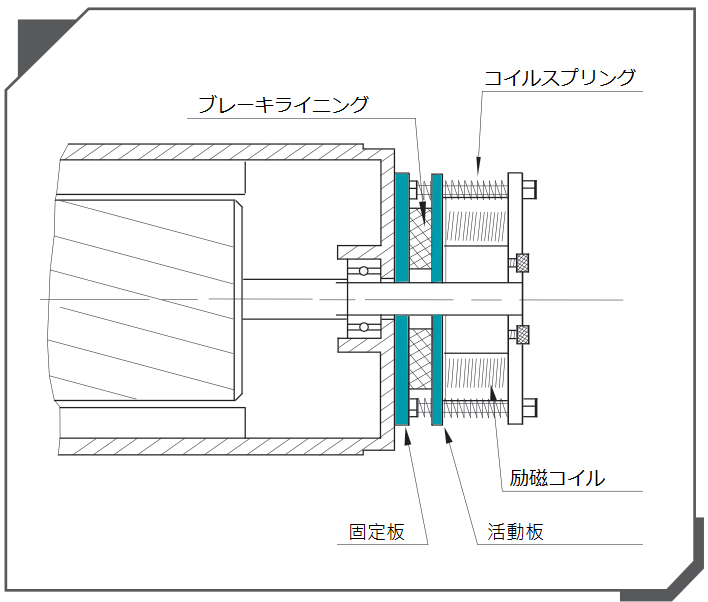

ブレーキクリアランスの調整
理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。
電磁ブレーキ付モーター、電磁ブレーキ付ギヤードモータースペック

6W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
2IK6A-AM 6 1Ø 100/110 50/60 4 1150/1400 30 0.7/0.63 0.51/0.41 0.22/0.21 2.5/300V
2IK6A-CM 6 1Ø 200/220 50/60 4 1150/1550 30 0.65/0.7 0.51/ 0.54 0.1/0.11 0.7/450V
2IK6A-CEM 6 1Ø 230/240 50 4 1100/1200 30 0.74/0.77 0.55/0.5 0.11/0.1 0.7/450V

6W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
2IK6GN-AM 2GN□KE 6 1Ø 100/110 50/60 4 1150/1400 30 0.7/0.63 0.51/0.41 0.22/0.21 2.5/300V
2IK6GN-CM 6 1Ø 200/220 50/60 4 1150/1550 30 0.65/0.7 0.51/ 0.54 0.1/0.11 0.7/450V
2IK6GN-CEM 6 1Ø 230/240 50 4 1100/1200 30 0.74/0.77 0.55/0.5 0.11/0.1 0.7/450V
□ = 減速比, 3-180
中間減速機: 2GN10X, 2GN10XK (軸受け)
2IK6A-M - 6Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
2IK6GN - 6Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機2GN□KE外形図 (PDF) (DWG) (STEP, 2GN3-18)  (STEP, 2GN25-180)
中間減速機2GN10X(K)外形図 (PDF)  (DWG)  (STEP)
15W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
3IK15A-AM 15 1Ø 100/110 50/60 4 1150/1650 30 0.88/1.04 1.22/0.91 0.36/0.35 5/300V
3IK15A-CM 15 1Ø 200/220 50/60 4 1150/1600 30 0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
3IK15A-CEM 15 1Ø 230/240 50 4 1300/1300 30 1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V

15W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
3IK15GN-AM 3GN□KE 15 1Ø 100/110 50/60 4 1150/1650 30 0.88/1.04 1.22/0.91 0.36/0.35 5/300V
3IK15GN-CM 15 1Ø 200/220 50/60 4 1150/1600 30 0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
3IK15GN-CEM 15 1Ø 230/240 50 4 1300/1300 30 1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V
□ = 減速比, 3-180
中間減速機: 3GN10X, 3GN10XK (軸受け)
3IK15A - 15Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
3IK15GN - 15Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機3GN□KE外形図 (PDF) (DWG) (STEP, 3GN3-18)  (STEP, 3GN25-180)
中間減速機3GN10X(K)外形図 (PDF)  (DWG)  (STEP)
25W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
4IK25A-AM 25 1Ø 100/110 50/60 4 1250/1600 30 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25A-CM 25 1Ø 200/220 50/60 4 1250/1600 30 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25A-CEM 25 1Ø 230/240 50 4 1300/1300 30 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25A-SM 25 3Ø 220 50/60 4 1300/1550 30 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25A-UM 25 3Ø 380 50/60 4 1200/1350 30 3.96/2.97 2.04/1.79 0.11/0.11 -

25W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
4IK25GN-AM 4GN□KE 25 1Ø 100/110 50/60 4 1250/1600 30 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25GN-CM 25 1Ø 200/220 50/60 4 1250/1600 30 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25GN-CEM 25 1Ø 230/240 50 4 1300/1300 30 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25GN-SM 25 3Ø 220 50/60 4 1300/1550 30 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25GN-UM 25 3Ø 380 50/60 4 1200/1350 30 3.96/2.97 2.04/1.79 0.11/0.11 -
□ = 減速比, 3-180
中間減速機: 4GN10X, 4GN10XK (軸受け)
4IK25A - 25Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
4IK25GN - 25Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機4GN□KE外形図 (PDF) (DWG) (STEP)
中間減速機4GN10X(K)外形図 (PDF)  (DWG)  (STEP)
40W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK40A-AM 40 1Ø 100/110 50/60 4 1250/1600 30 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40A-CM 40 1Ø 200/220 50/60 4 1300/1650 30 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40A-CEM 40 1Ø 230/240 50 4 1350/1350 30 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40A-SM 40 3Ø 220 50/60 4 1400/1600 30 10.51/7.83 2.83/2.4 0.32/0.28 -
5IK40A-UM 40 3Ø 380 50/60 4 1350/1600 30 9.25/ 6.68 2.85/2.45 0.16/0.15 -

40W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min.)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK40GN-AM 5GN□KE 40 1Ø 100/110 50/60 4 1250/1600 30 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40GN-CM 40 1Ø 200/220 50/60 4 1300/1650 30 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40GN-CEM 40 1Ø 230/240 50 4 1350/1350 30 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40GN-SM 40 3Ø 220 50/60 4 1400/1600 30 10.51/7.83 2.83/2.4 0.32/0.28 -
5IK40GN-UM 40 3Ø 380 50/60 4 1350/1600 30 9.25/ 6.68 2.85/2.45 0.16/0.15 -
□ = 減速比, 3-180
中間減速機: 5GN10X, 5GN10XK (軸受け)
5IK40A - 40Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
5IK40GN - 40Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機5GN□KE外形図 (PDF) (DWG) (STEP, 5GN3-18)  (STEP, 5GN20-180)
中間減速機5GN10X(K)外形図 (PDF)  (DWG)  (STEP)
遊星歯車減速機選定ツール
仕様ダウンロード
リード線タイプ60W-90W

リード線タイプ60W-90W

  • 高い制動力と保持力
    無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。
  • 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
  • グロバール電圧対応、AC電源あれば稼動できる。
  • 6W~90W出力、希望の減速機(品名GNとGXモーターシャフト形状は歯切りタイプ)と組合せできる。
ブレーキクリアランスの調整
理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。

電磁ブレーキ付モーター、電磁ブレーキ付ギヤードモータースペック

60W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK60A-AFM 60 1Ø 100/110 50/60 4 1200/1650 30 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60A-CFM 60 1Ø 200/220 50/60 4 1250/1600 30 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60ACEFM 60 1Ø 230/240 50 4 1300/1350 30 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60A-SFM 60 3Ø 220 50/60 4 1300/1550 30 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60A-UFM 60 3Ø 380 50/60 4 1400/1550 30 14.33/10.15 4.2/3.79 0.21/0.22 -

60W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK60GN-AFM
5IK60GX-AFM		 5GN□KE
5GX□K
5GX□KB		 60 1Ø 100/110 50/60 4 1200/1650 30 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60GN-CFM
5IK60GX-CFM		 60 1Ø 200/220 50/60 4 1250/1600 30 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60GN-CEFM
5IK60GX-CEFM		 60 1Ø 230/240 50 4 1300/1350 30 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60GN-SFM
5IK60GX-SFM		 60 3Ø 220 50/60 4 1300/1550 30 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60GN-UFM
5IK60GX-UFM		 60 3Ø 380 50/60 4 1400/1550 30 14.33/10.15 4.2/3.79 0.21/0.22 -
□ = 減速比, 3-200
中間減速機: 5GN10X, 5GN10XK (軸受け), 5GX10XK
5IK60A - モーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
5IK60GN - モーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
5IK60GX - モーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機5GN□KE外形図 (PDF)  (DWG)  (STEP, 5GN3-18)  (STEP, 5GN20-180)
減速機5GX□KB外形図 (PDF)  (DWG)  (STEP)
中間減速機5GN10X(K)外形図 (PDF)  (DWG)  (STEP)
中間減速機5GX10XK外形図 (PDF)  (DWG)  (STEP)
90W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK90A-AFM 90 1Ø 100/110 50/60 4 1300/1650 30 4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90A-CFM 90 1Ø 200/ 220 50/60 4 1300/1650 30 4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90A-CEFM 90 1Ø 230/240 50 4 1350/1350 30 4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90A-SFM 90 3Ø 220 50/60 4 1400/1650 30 23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90A-UFM 90 3Ø 380 50/60 4 1400/1650 30 23.3/18.14 6.27/5.23 0.4/0.3 -

90W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK90GX-AFM 5GX□K
5GX□KB		 90 1Ø 100/110 50/60 4 1300/1650 30 4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90GX-CFM 90 1Ø 200/ 220 50/60 4 1300/1650 30 4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90GX-CEFM 90 1Ø 230/240 50 4 1350/1350 30 4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90GX-SFM 90 3Ø 220 50/60 4 1400/1650 30 23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90GX-UFM 90 3Ø 380 50/60 4 1400/1650 30 23.3/18.14 6.27/5.23 0.4/0.3 -
□ = 減速比, 3-200
中間減速機: 5GX10XK
5IK90A - モーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
5IK90GX - モーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機5GX□K外形図 (PDF)  (DWG)  (STEP)
減速機5GX□KB外形図 (PDF)  (DWG)  (STEP)
中間減速機5GX10XK外形図 (PDF)  (DWG)  (STEP)
遊星歯車減速機選定ツール
仕様ダウンロード
端子箱付タイプ6W-40W

端子箱付タイプ6W-40W

  • 高い制動力と保持力
    無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。
  • 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
  • グロバール電圧対応、AC電源あれば稼動できる。
  • 6W~90W出力、希望の減速機(品名GNとGXモーターシャフト形状は歯切りタイプ)と組合せできる。
ブレーキクリアランスの調整
理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。
端子箱付タイプ電磁ブレーキモーター、ギヤードモータースペック
6W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
2IK6A-AMT 6 1Ø 100/110 50/60 4 1150/1400 30 0.7/0.63 0.51/0.41 0.22/0.21 2.5/300V
2IK6A-CMT 6 1Ø 200/220 50/60 4 1150/1550 30 0.65/0.7 0.51/ 0.54 0.1/0.11 0.7/450V
2IK6A-CEMT 6 1Ø 230/240 50 4 1100/1200 30 0.74/0.77 0.55/0.5 0.11/0.1 0.7/450V

6W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
2IK6GN-AMT 2GN□KE 6 1Ø 100/110 50/60 4 1150/1400 30 0.7/0.63 0.51/0.41 0.22/0.21 2.5/300V
2IK6GN-CMT 6 1Ø 200/220 50/60 4 1150/1550 30 0.65/0.7 0.51/ 0.54 0.1/0.11 0.7/450V
2IK6GN-CEMT 6 1Ø 230/240 50 4 1100/1200 30 0.74/0.77 0.55/0.5 0.11/0.1 0.7/450V
□ = 減速比, 3-180
中間減速機: 2GN10X, 2GN10XK (軸受け)
2IK6A - 6Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
2IK6GN - 6Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機2GN□KE外形図 (PDF) (DWG) (STEP, 2GN3-18)  (STEP, 2GN25-180)
中間減速機2GN10X(K)外形図 (PDF)  (DWG)  (STEP)
15W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
3IK15A-AMT 15 1Ø 100/110 50/60 4 1150/1650 30 0.88/1.04 1.22/0.91 0.36/0.35 5/300V
3IK15A-CMT 15 1Ø 200/220 50/60 4 1150/1600 30 0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
3IK15A-CEMT 15 1Ø 230/240 50 4 1300/1300 30 1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V

15W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
3IK15GN-AMT 3GN□KE 15 1Ø 100/110 50/60 4 1150/1650 30 0.88/1.04 1.22/0.91 0.36/0.35 5/300V
3IK15GN-CMT 15 1Ø 200/220 50/60 4 1150/1600 30 0.75/1.1 1.12/0.93 0.18/0.18 1.2/450V
3IK15GN-CEMT 15 1Ø 230/240 50 4 1300/1300 30 1.06/1.06 1.14/1.13 0.17/0.17 1.2/450V
□ = 減速比, 3-180
中間減速機: 3GN10X, 3GN10XK (軸受け)
3IK15A - 15Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
3IK15GN - 15Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機3GN□KE外形図 (PDF) (DWG) (STEP, 3GN3-18)  (STEP, 3GN25-180)
中間減速機3GN10X(K)外形図 (PDF)  (DWG)  (STEP)
25W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
4IK25A-AMT 25 1Ø 100/110 50/60 4 1250/1600 30 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25A-CMT 25 1Ø 200/220 50/60 4 1250/1600 30 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25A-CEMT 25 1Ø 230/240 50 4 1300/1300 30 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25A-SMT 25 3Ø 220 50/60 4 1300/1550 30 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25A-UMT 25 3Ø 380 50/60 4 1200/1350 30 3.96/2.97 2.04/1.79 0.11/0.11 -

25W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
4IK25GN-AMT 4GN□KE 25 1Ø 100/110 50/60 4 1250/1600 30 1.4/1.4 1.93/1.51 0.57/0.45 6/300V
4IK25GN-CMT 25 1Ø 200/220 50/60 4 1250/1600 30 1.57/1.38 1.91/1.52 0.28/0.25 1.5/450V
4IK25GN-CEMT 25 1Ø 230/240 50 4 1300/1300 30 1.38/1.55 1.9/1.86 0.25/0.24 1.5/450V
4IK25GN-SMT 25 3Ø 220 50/60 4 1300/1550 30 5.12/4.04 1.89/1.56 0.22/0.19 -
4IK25GN-UMT 25 3Ø 380 50/60 4 1200/1350 30 3.96/2.97 2.04/1.79 0.11/0.11 -
□ = 減速比, 3-180
中間減速機: 4GN10X, 4GN10XK (軸受け)
4IK25A - 25Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
4IK25GN - 25Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機4GN□KE外形図 (PDF) (DWG) (STEP)
中間減速機4GN10X(K)外形図 (PDF)  (DWG)  (STEP)
40W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK40A-AMT 40 1Ø 100/110 50/60 4 1250/1600 30 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40A-CMT 40 1Ø 200/220 50/60 4 1300/1650 30 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40A-CEMT 40 1Ø 230/240 50 4 1350/1350 30 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40A-SMT 40 3Ø 220 50/60 4 1400/1600 30 10.51/7.83 2.83/2.4 0.32/0.28 -
5IK40A-UMT 40 3Ø 380 50/60 4 1350/1600 30 9.25/ 6.68 2.85/2.45 0.16/0.15 -

40W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK40GN-AMT 5GN□KE 40 1Ø 100/110 50/60 4 1250/1600 30 2.14/2.66 3.17/2.41 0.87/0.76 10/300V
5IK40GN-CMT 40 1Ø 200/220 50/60 4 1300/1650 30 1.75/2.17 3.01/2.35 0.4/0.34 2.5/450V
5IK40GN-CEMT 40 1Ø 230/240 50 4 1350/1350 30 2.3/2.58 2.87/2.84 0.32/0.32 2.5/450V
5IK40GN-SMT 40 3Ø 220 50/60 4 1400/1600 30 10.51/7.83 2.83/2.4 0.32/0.28 -
5IK40GN-UMT 40 3Ø 380 50/60 4 1350/1600 30 9.25/ 6.68 2.85/2.45 0.16/0.15 -
□ = 減速比, 3-180
中間減速機: 5GN10X, 5GN10XK (軸受け)
5IK40A - 40Wモーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
5IK40GN - 40Wモーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機5GN□KE外形図 (PDF) (DWG) (STEP, 5GN3-18)  (STEP, 5GN20-180)
中間減速機5GN10X(K)外形図 (PDF)  (DWG)  (STEP)
遊星歯車減速機選定ツール
仕様ダウンロード
端子箱付タイプ60W-90W

端子箱付タイプ60W-90W

  • 高い制動力と保持力
    無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。
  • 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
  • グロバール電圧対応、AC電源あれば稼動できる。
  • 6W~90W出力、希望の減速機(品名GNとGXモーターシャフト形状は歯切りタイプ)と組合せできる。
ブレーキクリアランスの調整
理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。
端子箱付タイプ電磁ブレーキモーター、ギヤードモータースペック
60W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK60A-AFMT 60 1Ø 100/110 50/60 4 1200/1650 30 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60A-CFMT 60 1Ø 200/220 50/60 4 1250/1600 30 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60A-CEFMT 60 1Ø 230/240 50 4 1300/1350 30 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60A-SFMT 60 3Ø 220 50/60 4 1300/1550 30 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60A-UFMT 60 3Ø 380 50/60 4 1400/1550 30 14.33/10.15 4.2/3.79 0.21/0.22 -

60W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK60GN-AFMT
5IK60GX-AFMT		 5GN□KE
5GX□K
5GX□KB		 60 1Ø 100/110 50/60 4 1200/1650 30 2.6/2.94 5.0/3.5 1.8/1.12 16/300V
5IK60GN-CFMT
5IK60GX-CFMT		 60 1Ø 200/220 50/60 4 1250/1600 30 3.62/4.41 4.64/3.63 0.64/0.54 4/450V
5IK60GN-CEFMT
5IK60GX-CEFMT		 60 1Ø 230/240 50 4 1300/1350 30 4.14/5.22 4.56/4.4 0.56/0.55 4/450V
5IK60GN-SFMT
5IK60GX-SFMT		 60 3Ø 220 50/60 4 1300/1550 30 13.72/10.70 4.47/3.77 0.41/0.39 -
5IK60GN-UFMT
5IK60GX-UFMT		 60 3Ø 380 50/60 4 1400/1550 30 14.33/10.15 4.2/3.79 0.21/0.22 -
□ = 減速比, 3-200
中間減速機: 5GN10X, 5GN10XK (軸受け), 5GX10XK
5IK60A - モーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
5IK60GN - モーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
5IK60GX - モーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機5GN□KE外形図 (PDF)  (DWG)  (STEP, 5GN3-18)  (STEP, 5GN20-180)
減速機5GX□KB外形図 (PDF)  (DWG)  (STEP)
中間減速機5GN10X(K)外形図 (PDF)  (DWG)  (STEP)
中間減速機5GX10XK外形図 (PDF)  (DWG)  (STEP)
90W 電磁ブレーキ付モーター
品名 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK90A-AFMT 90 1Ø 100/110 50/60 4 1300/1650 30 4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90A-CFMT 90 1Ø 200/ 220 50/60 4 1300/1650 30 4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90A-CEFMT 90 1Ø 230/240 50 4 1350/1350 30 4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90A-SFMT 90 3Ø 220 50/60 4 1400/1650 30 23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90A-UFMT 90 3Ø 380 50/60 4 1400/1650 30 23.3/18.14 6.27/5.23 0.4/0.3 -

90W 電磁ブレーキ付ギヤードモーター
品名 減速機 出力
(W)		 電圧
(V)		 周波数
(Hz)		 極数
(P)		 回転速度
(rpm)		 定格時間
​(min)		 起動トルク
(kg.cm)		 定格トルク
(kg.cm)		 電流
(A)		 コンデンサ容量
(μF)
5IK90GX-AFMT 5GX□K
5GX□KB		 90 1Ø 100/110 50/60 4 1300/1650 30 4.76/5.86 6.68/5.33 1.5/1.41 22/250V
5IK90GX-CFMT 90 1Ø 200/ 220 50/60 4 1300/1650 30 4.3/4.21 6.89/5.34 0.76/0.72 5/450V
5IK90GX-CEFMT 90 1Ø 230/240 50 4 1350/1350 30 4.93/5.08 6.44/6.42 0.66/0.68 5/450V
5IK90GX-SFMT 90 3Ø 220 50/60 4 1400/1650 30 23.3/18.25 6.4/5.3 0.7/0.6 -
5IK90GX-UFMT 90 3Ø 380 50/60 4 1400/1650 30 23.3/18.14 6.27/5.23 0.4/0.3 -
□ = 減速比, 3-200
中間減速機: 5GX10XK
5IK90A - モーター丸シャフトタイプ外形図 (PDF)  (DWG)  (STEP)
5IK90GX - モーター歯切りタイプ外形図 (PDF)  (DWG)  (STEP)
減速機5GX□K外形図 (PDF)  (DWG)  (STEP)
減速機5GX□KB外形図 (PDF)  (DWG)  (STEP)
中間減速機5GX10XK外形図 (PDF)  (DWG)  (STEP)
遊星歯車減速機選定ツール
仕様ダウンロード

関連製品

クラッチ ブレーキ モータ/ギヤーモータ

速度制御型ブレーキ付きモータ、ギヤーモータ

電子式瞬時ブレーキ
