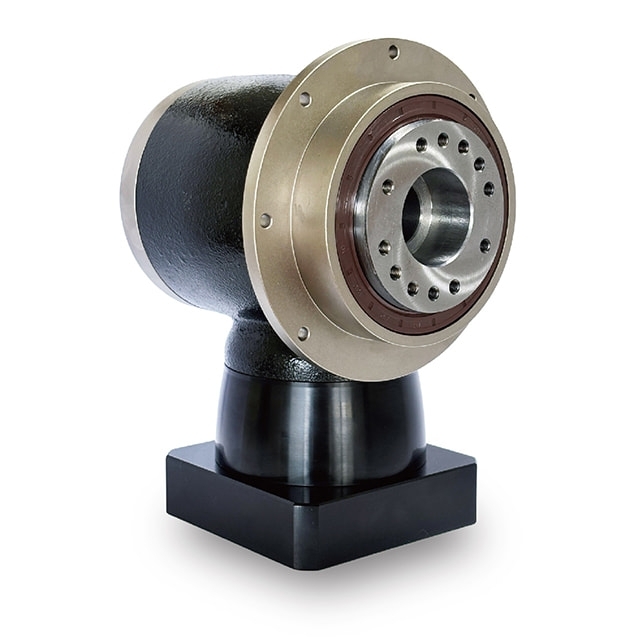

PYH系列

緊湊空間與極致精度的完美結合

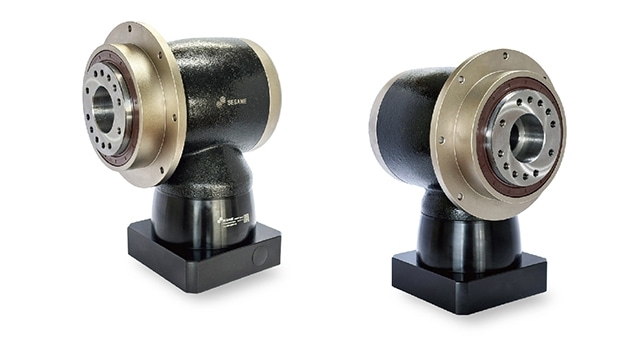

在寸土寸金的現代自動化設備中，空間的極致利用是設計的關鍵。圓形法蘭面中空軸型戟齒輪減速機（準雙曲面減速機）採用創新的「直結式」設計，捨棄了傳統的外部聯軸器。負載設備的實心軸可直接插入減速機的中空孔內並透過法蘭面鎖固，在大幅縮減安裝體積的同時，更顯著提升了動力傳遞的效率與定位精度。大孔徑的中空軸結構，讓機台配線、氣管能直接穿透軸心，完美解決機械手臂關節或旋轉工作台的繞線難題。

核心優勢

• 高效率：憑藉準雙曲面齒輪的優異傳動幾何，加上直結式安裝免除中間元件（如皮帶或鏈條）的彈性變形與動能損耗，將馬達動力以近乎無損的狀態傳遞至負載端。
• 高減速比：透過高度緊湊的齒輪箱設計達成高減速比，在不增加設備安裝體積的前提下，提供自動化設備極為平穩的低速控制與高解析度定位。
• 高扭矩容量：即使在極致空間節省的微型化機體中，依然能輸出驚人的扭矩，完美支撐精密分度盤、機械手臂與高負載物流設備的乘載需求。
• 低振動低噪音：高精度齒輪加工技術搭配直結配置，從根本減少了傳動系統的共振節點。即使在對微震動與噪音要求極度嚴苛的無塵室或精密檢測廠房內，也能安靜平穩地運行。
• 低維護長壽命：採用高密封性的防護設計與長效潤滑機制，實現近乎免維護（Maintenance-free）的運轉品質，大幅降低自動化設備的總體擁有成本 (TCO)。
• 極致的空間節省：革命性的無聯軸器設計，大幅縮短整體設備的軸向長度，同時省去防護罩的建置成本，並將現場安裝與對心校正的時間降至最低。

推薦應用領域

• AGV 無人搬運車與 AMR 自主移動機器人
• 精密自動化包裝機械
• 半導體與無塵室自動化搬運設備
• 高精度機械手臂與旋轉分度盤

規格

• 尺寸框號 (mm)：64、90、110、140、200、255、285
• 減速機比：3-100:1
• 額定輸入轉速 (rpm)：1500-5500
• 最大輸入轉達 (rpm)：2500-7000
• 背隙 (arcmin)：單段3，雙段3-4
• 輸出軸容許徑向力 (N)：5700-51900
• 噪音值 (dBA/1m)：64-72
• 防護等級：IP65
• 潤滑：全合成潤滑油
