行星減速機 - 圓形法蘭面中空軸

標準型

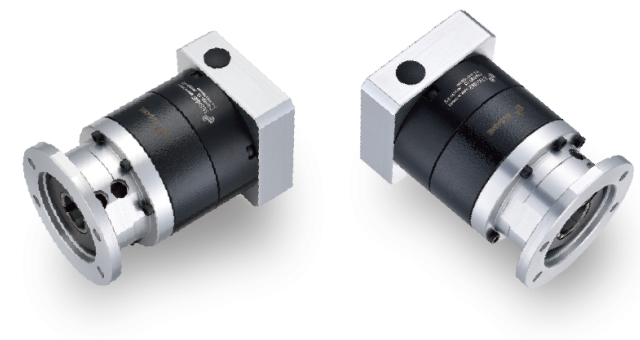

PGW系列

PGW系列

世協電機PGW平行中空輸出軸伺服馬達專用行星減速機,可直接安裝於線性致動器或單軸機器人,有效縮小安裝空間。輸入端與輸出端採用拴緊式機構,鎖緊環經動平衡分析,確保在高轉速下,結合介面的同心度及零滑差動力傳遞。精密齒輪與傳動元件設計加工,確保在體積小、重量輕的情況下能達到最高性能,最高減速比達1000:1、低噪音、低運轉背隙、IP65防塵防水等級、全合成潤滑油、終身免保養。
產品特點
  • 輸入端與輸出端鎖緊環皆經動平衡分析,確保同心度及零滑差動力傳遞
  • 特殊齒輪加工至最佳精度與耐磨耗度
  • 滿針排列行星齒輪針狀軸承
  • 高效率、低噪音、最高減速比1000:1
  • IP65防護等級、全合成潤滑油、終身免保養
規格
  • 尺寸框號 (mm):60、90、115
  • 減速機比:3-1000:1
  • 額定輸入轉速 (rpm):2500-4000
  • 最大輸入轉達 (rpm):5000-6000
  • 背隙 (arcmin):單段6-9,雙段8-10,三段12
  • 噪音值 (dBA/1m):63-67
  • 防護等級:IP65
  • 潤滑:全合成潤滑油

中空輸出軸行星減速機應用
PGW中空輸出軸行星減速機與線性致動器或單軸機器人的安裝示意。 減速機與和線性致動器輸入軸之間需要額外的聯軸器或安裝法蘭。馬達連接板尺寸依據伺服馬達法蘭尺寸訂製,適用各廠牌伺服馬達。
