トルクモーターって、どんなモーターですか？
トルクモーターは、製造工程でテンションコントロールに使用されることが多く、これは比較的まれですが、広範囲のモーター用途において重要な用途です。テンションコントロールとは、シートやフィルム状の素材、ケーブルやワイヤーなどの製品の連続長さをコントロールすることで、製品の厚みや伸びをできるだけ一定にコントロール・維持するためには、製品に一定のテンションを持たせる必要があります。 たとえば、ロール紙、フィルム、プラスチックフィルム、ワイヤー、ウェビングの巻き取り力や引き伸ばし力のコントロール。 巻き取りや巻き戻しの際に製品を整列させるだけでなく、しわや破損を防ぐのにも役立ちます。

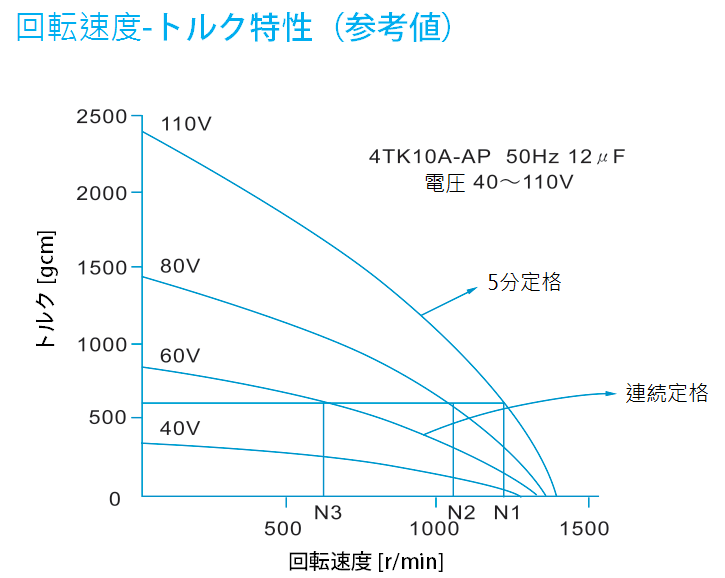

トルクモーターに供給される電圧とモーターの負荷によって、モーターの出力トルクと回転数が決まります。 モーターに供給される電圧を変更することにより、モーターの回転数を変更することができ、トルク モーターの特定のドループ特性曲線に従って、対応する出力トルクを得ることができます。

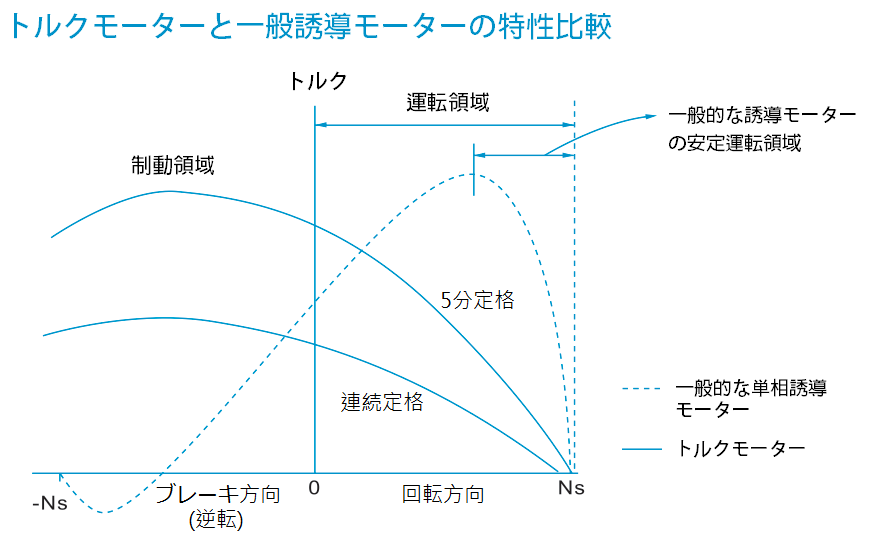

トルクモータと一般誘導モータの比較
一部の応用では、モーターが一定時間を作動して、回転がゼロのときに静止トルクを提供する必要がある場合があります (いわゆる拘束回転、AC電源入力はあるがモーターが回転しない)。たとえば、物体を押さえたり、スイッチをセットしたり、ケーブルの巻き始めと終りを設定したり、モーター回転が停止のときに張力を維持したりする必要があります。トルクモーターはインピーダンスが高いため、過度の温度による焼損することなく、いわゆるストール状態で動作できます。
トルクモーターの原理入門
トルク モーターは、特殊な設計された非同期 AC モーターです。 動作原理は一般的な誘導電動機と同じですが、回転子の抵抗を大きくすることで必要な回転数と機械的特性を調整します。 トルクモータは、同レベルの誘導電動機と比較してストールトルクが大きく、低速での安定した運転特性を持っているため、高負荷低速でのテンション用途や、短時間運転後の停止位置到達時に負荷を維持するに適しています。また、モーター回転数がゼロの場合、高温によるモーターの焼損はありません。トルクモーターに供給される電圧とモーターの負荷によって、モーターの出力トルクと回転数が決まります。 モーターに供給される電圧を変更することにより、モーターの回転数を変更することができ、トルク モーターの特定のドループ特性曲線に従って、対応する出力トルクを得ることができます。
トルクモーターと誘導モーターの違い轉
トルクモーターは、モーターが負荷を支えてトルクを維持する条件下で低速で作動できるように、または短時間の作動後に停止位置に到達してトルクを維持できるように特別に設計されています、一般的な誘導電動機とは用途が大きく異なります。 標準的なインダクション モーターは負荷がかかった状態で速度を維持しようとしますが、トルク モーターは負荷がかかった状態で回転数を落とします、回転数はゼロの状態でトルクを出し続けても電流過多による高温で焼き付きません。トルクモータと一般誘導モータの比較
| トルクモータ | 一般誘導モータ | |
| 動作特性 | 負荷がかかった状態で低電圧、低速で動作 | 負荷がかかった状態で一定の電圧と回転で動作 |
| 起動トルク | 高い | 低い |
| 定格回転 | 低い | 高い |
| 回転数変更方式 | 供給電圧を変更する | 回転調整可能なモーターまたはインバーターに切り替える |
2種類のトルクモーター
世協電機のトルクモータには、標準タイプと電圧調整器内蔵タイプの2種類があります。
標準トルクモーター
外部機器を使用して、パワー コントローラなどのモーターの入力電圧を変更し、モーターの回転とトルクを調整します。電圧調整器内蔵タイプ
モーター端子箱には電圧調整器が内蔵されており、入力電圧を制御して、付属の可変抵抗器に応じてモーター速度を調整できます。トルクモーターの応用分野は？

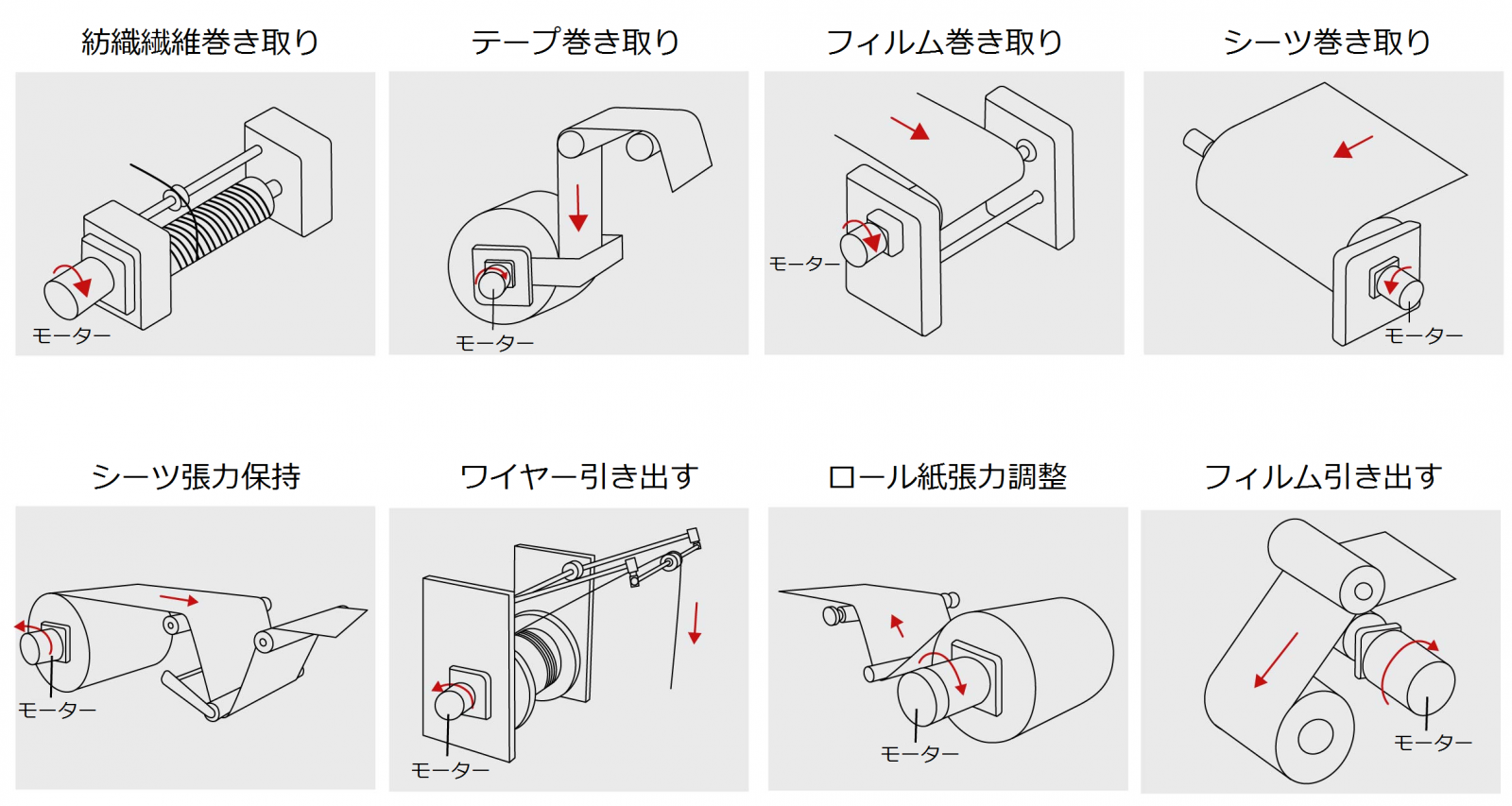

トルクモーターは、巻取り作業、テンションの維持、ツールまたはデバイスを特定の位置に押し込んだ後の位置決めの維持などの応用。巻取り作業では、モーターが巻かれているか、引っ張られているか、適切なテンションを維持することで、巻素材を巻く際の緩いや落ちるを防ぎます。巻き取り：
巻き取りは、繊維機器、ワイヤーおよびケーブルの加工、金属加工、製紙において非常に重要なプロセスです。製品の巻き取り中では、より多くの製品が巻き取られ、リールに巻き取られる製品の直径が大きくなると、リールを駆動するモーターの出力トルクも増加する必要があります、ただし、一定の巻取り製品回転速度と巻取り張力を維持するために、それに応じてモータ速度を下げる必要があります。テンション力が大きすぎると、線径または製品の厚さが細すぎたり薄すぎたり、または引き離されたりする可能性があります。トルクモーターの特別な機械的特性は、このタイプのアプリケーションに最適です。 例えば、織物繊維または布の巻き取り、ストリップブレードまたはウェビング巻き取り機、フィルムまたはテープの巻き取り、プラスチックまたはゴムシートの巻き取り装置など。引き出す（張力調整）：
ロールまたはリールに巻き取られた製品または材料を次の処理手順に引き出す必要がある場合、トルクモーターは、ロールまたはリールに搬送方向と反対の力を加えます、そして、ロール径またはリール径の変更に伴い、一定のカウンターテンションを維持し、回転速度を変化させます。 たとえば、印刷または包装機器でのラベルまたはステッカーの張力保持。 このとき、トルクモーターは引っ張る側に取り付けます、巻き取り側モーターと回転方向が逆になり、トルクモーターはブレーキとして使用され、ブレーキの機能を持ち、適切なテンションを維持します。
静的トルクを提供する（押し当て）：
一部の応用では、モーターが一定時間を作動して、回転がゼロのときに静止トルクを提供する必要がある場合があります (いわゆる拘束回転、AC電源入力はあるがモーターが回転しない)。たとえば、物体を押さえたり、スイッチをセットしたり、ケーブルの巻き始めと終りを設定したり、モーター回転が停止のときに張力を維持したりする必要があります。トルクモーターはインピーダンスが高いため、過度の温度による焼損することなく、いわゆるストール状態で動作できます。
