精密ヘリカル タイプ

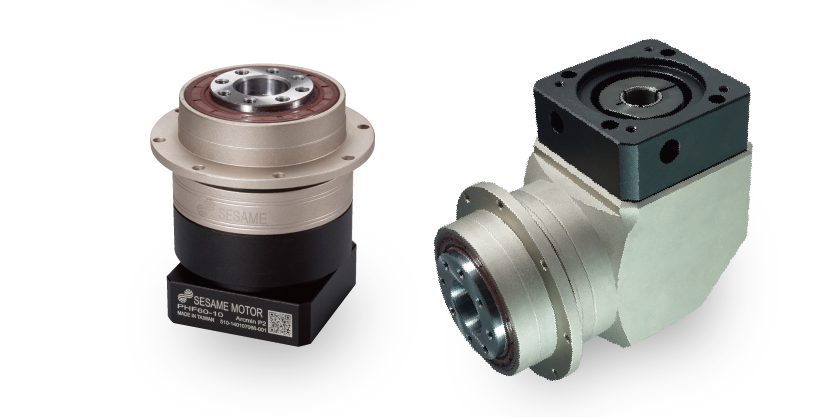

PGFシリーズ、フランジ付き遊星歯車減速機
PGFシリーズは、サーボモーターの高速回転に適しており、最大限のトルク出力を発揮します。中空出力軸は円形フランジに完全に接続され、設置スペースを大幅に削減します。一体式の遊星歯車キャリアと出力シャフト、一体式ギアボックス、およびフルニードル配置遊星歯車ニードルベアリング、精密な加工を必要とするヘリカルギアを採用しており、低バックラッシュ、高効率、低騒音および長寿命の遊星減速機を実現。最高のバックラッシュは1分以下に達する可能性があります。特に正確な繰り返し位置決めが必要な状況で、正確な位置決めと高度な動的モーションコントロールを備えた高性能アプリケーションに最適です。IP65保護等級、全合成潤滑剤、製品寿命内はグリース交換不要。

規格:
• フレームサイズ (mm) : 42、60、90、115、142
• 減速比: 3-100:1
• 定格入力回転数 (rpm) : 3000-5000
• 最大入力回転数 (rpm) : 5000-10000
• バックラッシュ (arcmin) : 1段1-7,2段3-9
• 使用寿命 (hrs):20000 (10000連続運転)
• 騒音值 (dBA/1m) : 56-65
• 保護等級 : IP65
• 潤滑剤 : 全合成グリース

特徴 :
• ISO-9409標準フランジ
• 3レベルの精密バックラッシュ、5サイズのフレーム42-142 mm
• 熱処理および研削精密歯車、減速比3-100:1
• ワンピースの遊星歯車キャリアと出力シャフト、高いねじり剛性、高いラジアル荷重容量
• 低バックラッシュ、低騒音、高効率。バックラッシュは1 arc/min.以下に達する、高レベルのアプリケーションパフォーマンス
• 高精度、高出力トルクの一体式ギアボックス
• フルニードル配置遊星歯車ニードルベアリング
• IP65保護等級、全合成潤滑剤、製品寿命内はグリース交換不要

►►仕様書ダウンロード
►►減速機選定ツール

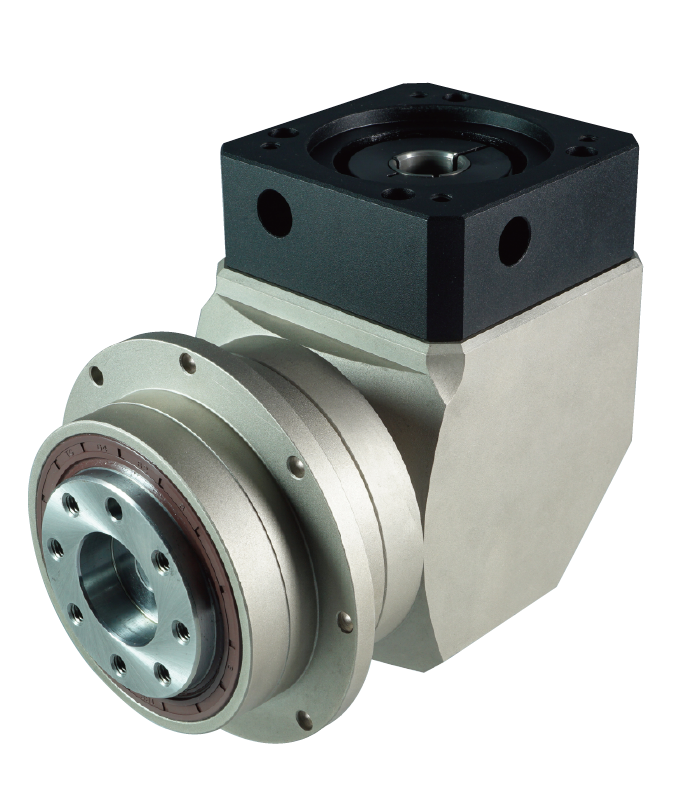

PGFRシリーズ、フランジ付き直交遊星歯車減速機
PGFRフランジ直交高精度遊星歯車減速機には、ISO-9409標準フランジ、一体式の遊星歯車キャリアと出力シャフト、一体式ギアボックス、およびフルニードル配置遊星歯車ニードルベアリングが装備されています。 フレームサイズは42-142 mmです。 高トルク出力と高ラジアル負荷容量、運転騒音は非常に低いです。 最高のバックラッシュは2分以下に達する可能性があります。 高性能、精度、信頼性、長寿命、およびその他の優れた製品特性は、特に正確な繰り返し位置決めが必要な状況で、正確な位置決めと高度な動的モーションコントロールを備えた高性能アプリケーションに最適です。 PGFRシリーズは、ラックと共に使用して、直線運動機器に動力媒体を提供します。 金属切断機、木材加工設備、加工センター機、高ダイナミックモーションコントロールシステムに最適です。 中空出力軸モデル(PGF)は、最大142 mmの最大フレームサイズも提供します。

規格:
• フレームサイズ (mm) : 42、60、90、115、142
• 減速比: 3-200:1
• 定格入力回転数 (rpm) : 2000-5000
• 最大入力回転数 (rpm) : 5000-10000
• バックラッシュ (arcmin) : 1段2-8,2段4-10
• 使用寿命 (hrs):20000 (10000連続運転)
• 騒音值 (dBA/1m) : 62-70
• 保護等級 : IP65
• 潤滑剤 : 全合成グリース

特徴 :
• ISO-9409標準フランジ
• 3レベルの精密バックラッシュ、5サイズのフレーム42-142 mm
• 熱処理および研削精密歯車、減速比3-200:1
• ワンピースの遊星歯車キャリアと出力シャフト、高いねじり剛性、高いラジアル荷重容量
• 低バックラッシュ、低騒音、高効率。バックラッシュは2 arc/min.以下に達する、高レベルのアプリケーションパフォーマンス
• 高精度、高出力トルクの一体式ギアボックス
• フルニードル配置遊星歯車ニードルベアリング
• IP65保護等級、全合成潤滑剤、製品寿命内はグリース交換不要

►►仕様書ダウンロード
►►減速機選定ツール
