極精密ヘリカル タイプ

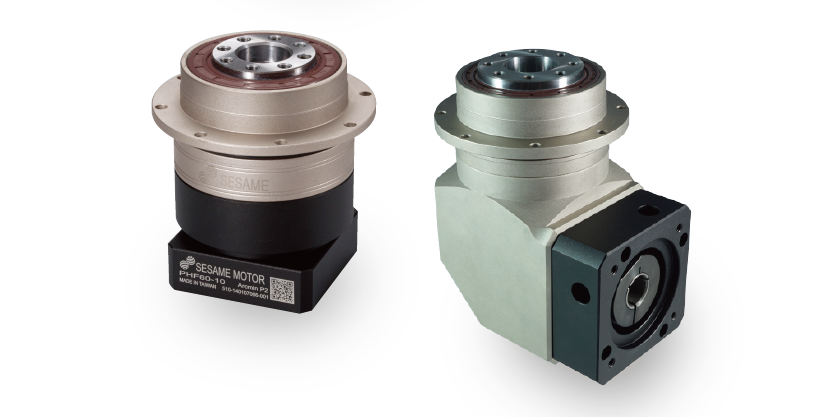

PHFシリーズ、フランジ付き直角遊星歯車減速機
PHFフランジ高精度遊星歯車減速機には、ISO-9409標準フランジ、一体式の遊星歯車キャリアと出力シャフト、一体式ギアボックス、およびフルニードル配置遊星歯車ニードルベアリングが装備されています。 フレームサイズは最大255 mmです。 高トルク出力と高ラジアル負荷容量、運転騒音は非常に低いです。 最高のバックラッシュは1分以下に達する可能性があります。 高性能、精度、信頼性、長寿命、およびその他の優れた製品特性は、特に正確な繰り返し位置決めが必要な状況で、正確な位置決めと高度な動的モーションコントロールを備えた高性能アプリケーションに最適です。 テーパーベアリングの設計により、許容曲げモーメントは最大6080 Nになり、許容スラスト荷重容量も21850 Nに達することがあります。 PHFシリーズは、ラックと共に使用して、直線運動機器に動力媒体を提供します。 金属切断機、木材加工設備、加工センター機、高ダイナミックモーションコントロールシステムに最適です。 直交タイプモデル(PHFR)は、最大255 mmの最大フレームサイズも提供します。

規格:
• フレームサイズ (mm) : 42、60、90、115、142、200、255
• 減速比: 3-100:1
• 定格入力回転数 (rpm) : 2000-5000
• 最大入力回転数 (rpm) : 4000-10000
• バックラッシュ (arcmin) : 1段1-6,2段2-8
• 許容曲げモーメント (N•m) : 43-6080
• 許容スラスト荷重 (N):1015-21850
• 使用寿命 (hrs):30000 (15000連続運転)
• 騒音值 (dBA/1m) : 56-70
• 保護等級 : IP65
• 潤滑剤 : 全合成グリース

特徴 :
• ISO-9409標準フランジ
• 3レベルの精密バックラッシュ、7サイズのフレーム42-255 mm
• 熱処理および研削精密歯車、減速比3-100:1
• ワンピースの遊星歯車キャリアと出力シャフト、高いねじり剛性、高いラジアル荷重容量
• 最大定格出力トルク2000 Nm
• 低バックラッシュ、低騒音、高効率。バックラッシュは1 arc/min.以下に達する、高レベルのアプリケーションパフォーマンス
• 最大曲げモーメントは6080 Nm、最大スラスト荷重は21850 N
• 高精度、高出力トルクの一体式ギアボックス
• フルニードル配置遊星歯車ニードルベアリング
• IP65保護等級、全合成潤滑剤、製品寿命内はグリース交換不要

►►仕様書ダウンロード
►►減速機選定ツール

PHFRシリーズ、フランジ付き直角遊星歯車減速機
PHFRフランジ直角高精度遊星歯車減速機には、ISO-9409標準フランジ、一体式の遊星歯車キャリアと出力シャフト、一体式ギアボックス、およびフルニードル配置遊星歯車ニードルベアリングが装備されています。 フレームサイズは最大255 mmです。 高トルク出力と高ラジアル負荷容量、運転騒音は非常に低いです。 最高のバックラッシュは2分以下に達する可能性があります。 高性能、精度、信頼性、長寿命、およびその他の優れた製品特性は、特に正確な繰り返し位置決めが必要な状況で、正確な位置決めと高度な動的モーションコントロールを備えた高性能アプリケーションに最適です。 テーパーベアリングの設計により、許容曲げモーメントは最大6500 Nになり、許容スラスト荷重容量も21850 Nに達することがあります。 PHFRシリーズは、ラックと共に使用して、直線運動機器に動力媒体を提供します。 金属切断機、木材加工設備、加工センター機、高ダイナミックモーションコントロールシステムに最適です。 中空出力軸モデル(PHF)は、最大255 mmの最大フレームサイズも提供します。

規格:
• フレームサイズ (mm) : 42、60、90、115、142、200、255
• 減速比: 3-200:1
• 定格入力回転数 (rpm) : 2000-5000
• 最大入力回転数 (rpm) : 4000-10000
• バックラッシュ (arcmin) : 1段2-7,2段4-9
• 許容曲げモーメント (N•m) : 43-6500
• 許容スラスト荷重 (N):1015-21850
• 使用寿命 (hrs):30000 (15000連続運転)
• 騒音值 (dBA/1m) : 62-74
• 保護等級 : IP65
• 潤滑剤 : 全合成グリース

特徴 :
• ISO-9409標準フランジ
• 3レベルの精密バックラッシュ、7サイズのフレーム42-255 mm
• 熱処理および研削精密歯車、減速比3-200:1
• ワンピースの遊星歯車キャリアと出力シャフト、高いねじり剛性、高いラジアル荷重容量
• 最大定格出力トルク2000 Nm
• 低バックラッシュ、低騒音、高効率。バックラッシュは2 arc/min.以下に達する、高レベルのアプリケーションパフォーマンス
• 最大曲げモーメントは6500 Nm、最大スラスト荷重は21850 N
• 高精度、高出力トルクの一体式ギアボックス
• フルニードル配置遊星歯車ニードルベアリング
• IP65保護等級、全合成潤滑剤、製品寿命内はグリース交換不要

►►仕様書ダウンロード
►►減速機選定ツール
