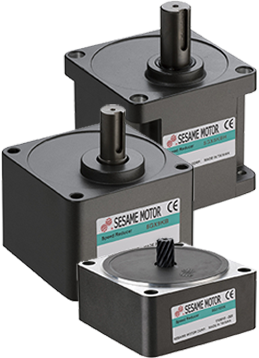

減速機

  • モーターと組み合わせて、スピードを落す、トルクをアップできます、広く使われている。
  • 一体成形本体より精度、効率高い。
  • 大きなラジアルロード、アキシアルロード耐えることができる。
  • ベアリング+密封式ボックス設計、低騒音、寿命長い。
  • BLDCモータ専用GBシリーズ。
  • 減速比3~180:1

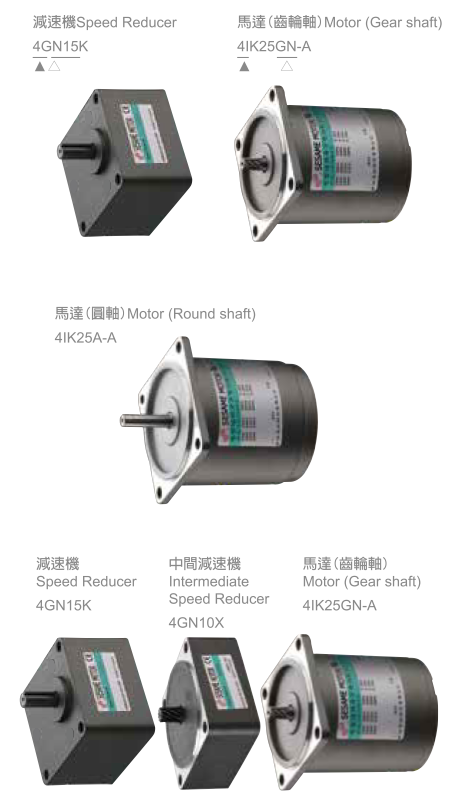

モータには丸シャフトと歯切りシャフトがあり、歯切りシャフト(GN歯切りまたはGX歯切り)のみを減速機に接続できます。

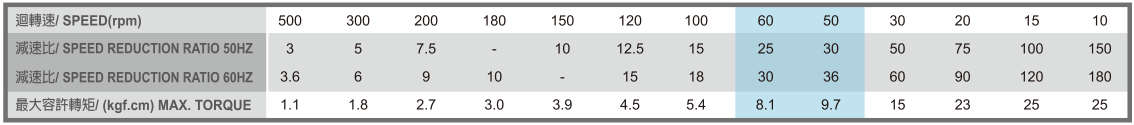

減速機ギヤヘッド規格仕様

2GN□KE / 2GN


3GN□KE / 3GN


4GN□KE / 4GN




5GN□KE / 5GN




5GX□K (フランジ取付タイプ )
5GX□KB




5GX□KBH 高強度タイプ

注意:
1. ギヤヘッド品名中の□には、減速比を表す数字が入ります。
2. 回転方向は青い色がモータと同方向を示します。他は逆方向となります。
3. 回転速度はモータの同期回転速度(50Hz:1500rpm、60Hz:1800rpm)を基準に減速比で割って計算しています。実際の回転速度は負荷の大きさに応じて2∼20%少ない値を示します。
4. 減速機内の金属片または物体は、モーターとの組み立て時にギアの損傷、作動音を引き起こし、耐用年数を短くします。もっと注意してください。
5. 組み立ての前に、モータのフランジとシャフトのサイズが減速機のサイズと一致していることを確認してください。


ギヤヘッド規格仕様ダウンロード
ACインダクションモータと減速機カタログ(全シリーズ)
